Descripción
• Fabricante: CreatAll
– Modelo: CA-233
• Descripción:

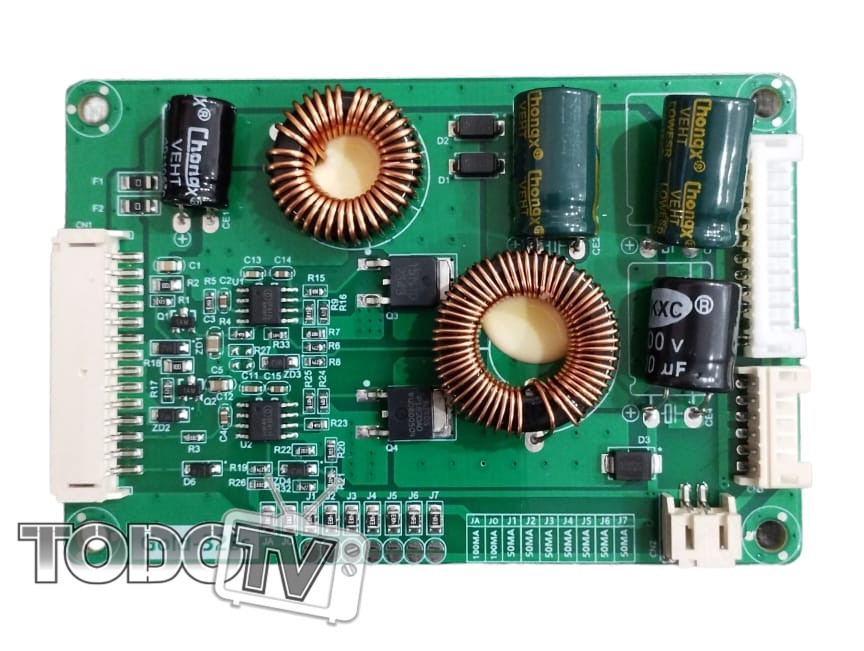

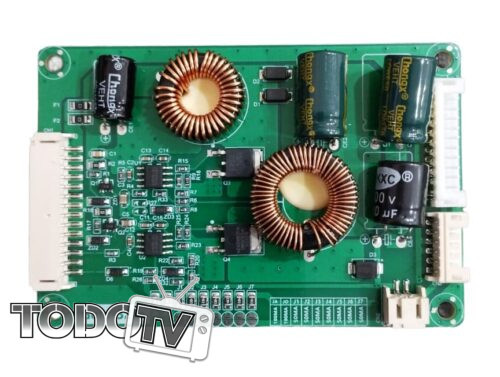

~ Placa Driver Inverter Universal para backlight de Tv LED de 32 a 60 pulgadas con alimentación dual ~
– Circuito Booster de corriente constante
– Tensión de salida a LEDs: 55 a 255V Autoajustable (Se adapta automáticamente a la tensión y cantidad de LEDS de la pantalla)
– Tensión de alimentación (VIN): Etapa lógica del módulo universal: 12 a 24v
– Tensión de alimentación (VCC): Etapa driver LED de potencia: 40 a 165v
– Corriente de salida (ajuste de fábrica): 200mA
– Corriente de salida incrementable mediante puentes:
– Ajustes: J1 20mA, J2 40mA, J3 60mA, J4 y J5 100mA, J6 200mA
– Enable / Encendido (ON:OFF): Activación de 2,5 a 5v
– Ajuste de brillo (VADJ): Brillo mínimo 5v – Brillo máximo: 0v
– Dimensiones: 73mm x 45mm – Altura aproximada: 13mm
CABLES DE CONEXIÓN NO PROVISTOS
– Previo a la conexión de la alimentación deben conectarse los LEDs de backlight.
La placa cuenta con salidas múltiples que pueden o no adaptarse a los conectores originales del equipo por lo que muchas veces es necesario su adecuación.
Todas las conexiones están serigrafiadas en el impreso.
Antes de efectuar la compra verificar que la placa universal se adapte a los requerimientos del Tv a reparar.
• Aplicaciones:
– Reemplazo de etapas driver o placas driver LED originales en diferentes Tv
– Compatible con Tv con backlight LED marca TCL, Konka, Skyworth, Changhong, Hisense, Haier y todas las marcas clones que utilizan drivers LED con alimentación dual
